Entenda o método construtivo mais utilizado para a construção de pontes estaiadas
6 de jun de 2016

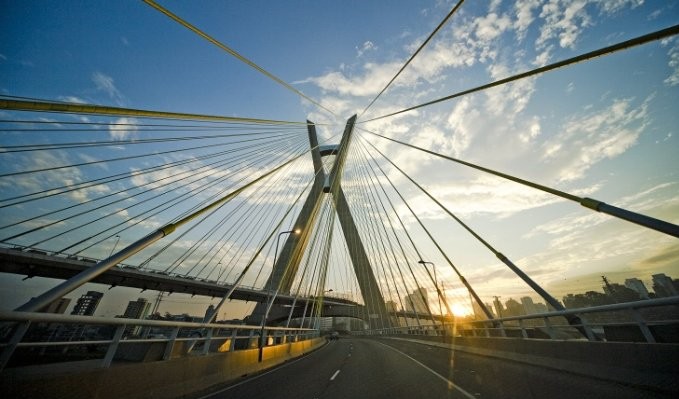

Ponte estaidada é um tipo de ponte suspensa por cabos de sustentação que partem diretamente de um ou mais mastros e vão até o tabuleiro da ponte. Este tipo de ponte costuma ser a solução intermediária ideal entre uma ponte fixa e uma ponte pênsil em casos onde uma ponte fixa iria requerer uma estrutura de suporte muito maior, enquanto uma pênsil necessitaria maior elaboração de cabos.
Um método largamente utilizado para a construção deste tipo de estrutura é o balanço sucessivo que será demonstrado no vídeo abaixo:
(ArcGraph)
Treliças Espaciais: Uma estrutura espacial pode ser definido como um sistema estrutural em que não há subsistemas planos principais. A treliça espacial é um caso especial de estrutura reticulada tridimensional, formada por elementos de barra, não coplanares, ligadas umas as outras por dispositivos chamados de nós.
Formas Trepantes: É o sistema indicado para a construção de estruturas de concreto de alturas elevadas em que a instalação de andaimes para execução da obra é inviável. Este sistema se mostra particularmente interessante quando a concretagem é feita em várias etapas, pois o avanço vertical acontece gradualmente, por meio de formas apoiadas em plataformas, as quais são fixadas por parafusos ou barras embutidas aos trechos anteriormente concertados. (ver imagem abaixo)
1. Desforma 2. Colocação do cone de apoio 3. Içamento 4. Armação 5. Concretagem Balanços Sucessivos: É a técnica indicada para vencer vãos em áreas onde há dificuldade para montagem de escoramentos, como sobre rios e vales e vias de tráfego intenso. Os balanços sucessivos consistem na execução de estrutura em segmentos denominados aduelas, com comprimento variável. A partir de um pilar de suporte as peças avançam em balanços, uma a uma, até a totalidade do vão, com o apoio de treliças. Estes segmentos podem serem concretados no local ou pré-fabricados. No primeiro caso, a concretagem é executada por meio de fôrmas deslocáveis em balanço, suportadas pelos trechos já construídos. Ao atingirem a idade apropriada, as aduelas são pretendidas. Já no caso de aduelas pré-moldadas, a ligação entre as peças é feita por meio de cabos de protensão com auxílio de cola polimerizável à base de resina epóxi, aplicada às juntas dos elementos a serem ligados. (Fontes: Engenharia em Dia e Infraestrutura Urbana) Abaixo segue outro vídeo produzido pela ArcGraph, porém sem ênfase em método construtivo:
